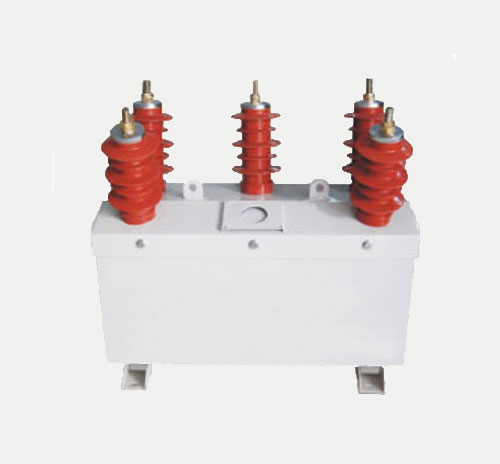

產品概述：
本型組合互感器(又稱計量箱)由電壓、電流互感器組合而成。 產品供交流50Hz，額定電壓10kV以下三相線路中，供電壓、電流 和電能測量及繼電器保護用，適用于城網，農網戶外變電站，也可 用于工業企業各種變壓器配電所等。組合互感器配上有功、無功電 度表稱為高壓電力計量箱。本產品可取代油浸式組合互感器(計量 箱)。干式10kv計量箱，采用新材料、新工藝、新技術按相應的國家 標準生產。

性能特點：
電流電壓互感器絕緣采用高機械強度玻璃絲浸漬特制絕緣膠（ES膠）纏繞。用硅橡膠絕緣材料真空澆 注封閉，提高了產品的動穩定和熱穩定性。韌性好，不易龜裂，抗開裂能力比環氧樹脂澆注的同類產品提高百 倍。耐冷熱沖擊、阻燃、耐老化、介電強度高、局放低。

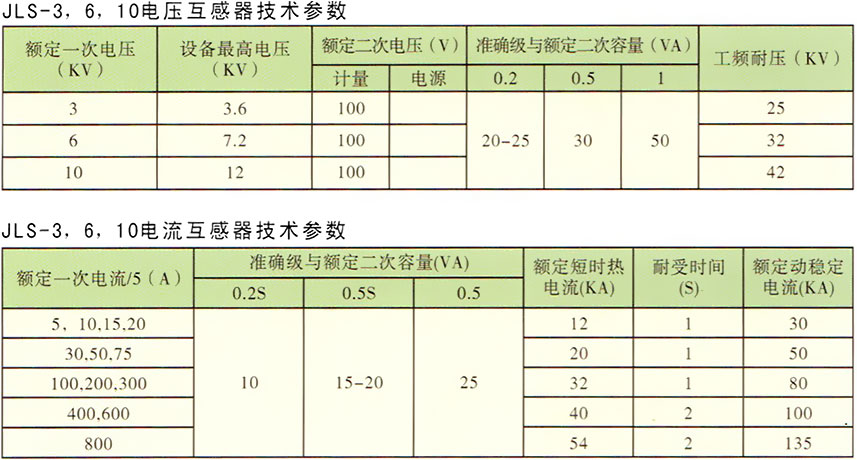

技術參數：


通訊協議：
電壓互感器由硅橡膠澆注結構，鐵芯為封閉式，用優質冷軋取向硅鋼片卷制而成，在鐵芯上裝置一次及 二次線圈。
電流互感器也由硅橡膠澆注結構，鐵芯為封閉式，用高導磁非晶卷制而成。二個電壓互感器(PT)、二個電 流互感器(CT)通過組合裝在一個封閉的鐵箱內，形成一體。

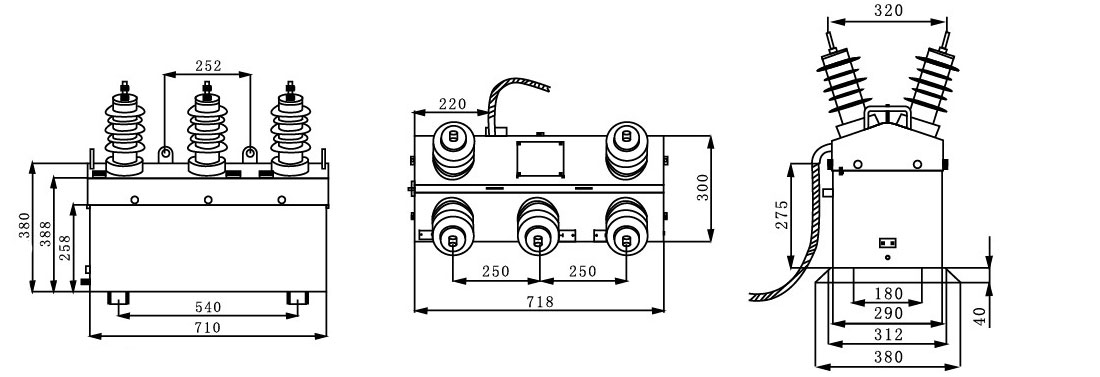

外形尺寸：
