                  二次保護與儀表系列

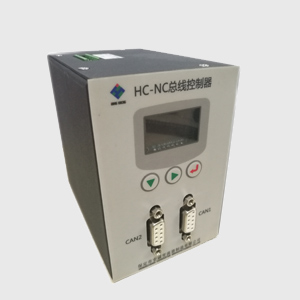

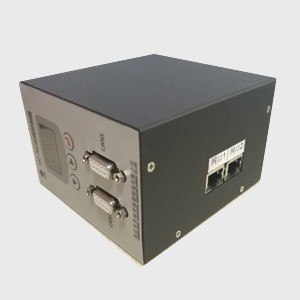

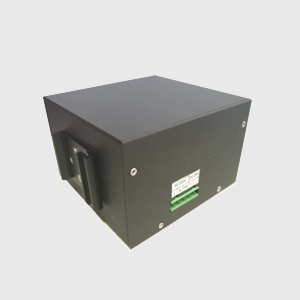

                  產品名稱:HC-NC7317總線控制器

                  瀏覽次數:


                  Prev:沒有了  Next:HC-DZ型電能質量監測儀

                  產品認證

                  產品詳情

                  一、產品簡介

                  HC-NC7317總線控制器是一款擁有Profinet-CAN 網關功能的“現場總線控制系統”系統控制管理終端。本款總線控制器主要有以下功能:

                  1、Profinet To CAN協議轉換功能。

                  本模塊可以將PLC下發的控制命令拆包,并轉換為相應的CAN數據幀,下發給對應的受控從站;同樣,也可以將所有受控從站的過程數據打包,上傳給PLC。另外,根據現場應用特點及Profinet 及CAN總線特征,控制命令在本模塊中由周期輪訓數據轉變為非周期數據。

                  2、從站智能分組功能。

                  本模塊可以在顯示面板上設置IGBT模塊分組信息,模塊會根據面板上設置的從站數量、前置數量、分組數量及各個組中的模塊數量綜合判斷其總線上所掛載的受控從站分組情況,并將分組命令下發與各個模塊,實現智能分組。

                  3、從站上電自動參數化功能。

                  本模塊可以檢測在配從站(顯示面板已配置)離線后是否重新得電,當檢測到在配從站重新上電后,模塊會將模塊內儲存的該模塊分組信息及PLC近一次對在配從站的所有控制命令下發,使在配從站回復到斷電之前的狀態。做到受控從站快速、簡易式(傻瓜式)更換。

                  4、控制報警功能。

                  本模塊可以檢測控制命令下發后,對應從站是否有回應。當一幀控制命令下發后,對應從站沒有回應,本模塊會再次下發沒有響應的控制命令。當從站連續三次沒有響應控制命令后,模塊會發出控制失敗報警,報警會上傳給PLC并在裝置顯示面板默認界面顯示。

                  5、設置參數儲存功能。

                  本模塊所有在顯示面板設置的參數將會被存儲入固態存儲器,掉電后不消失。

                  二、技術參數

                  ♦電源參數

                  本模塊采用雙電源設計,一路為交流220V電源,一路為直流24V電源。

                  1、AC220V電源回路:輸入電壓 AC 100V-240V 50Hz  功耗7W 。

                  2、DC24V電源回路: 輸入電壓DC 18V-36V         功耗6W。

                  ♦通訊參數

                  大連接從站數量 32臺,大分組數量 8組。

                  大上行數據 520字節 大下行數據360字節。

                  ♦環境參數

                  允許的工作溫度/貯存溫度          -15°C ~ +35°C / -25°C ~ +75°C

                  允許的環境濕度                   45%-----95%,表面無凝露

                  ♦接線端子定義

                  端子定義表格如下:

                  AC220V

                  DC24V

                  L

                  N

                  PE

                  +

                  -



                  定義解析:

                  L:交流220V電源火線

                  N:交流220V電源零線

                  PE:交流220V電源地線

                  +:直流24V電源正極

                  -:直流24V電源負極

                  三、功能選型表

                  HC-NC系列總線控制器有多種型號可供選擇,具體選型如下:

                  型號

                  特征

                  備注

                  HC-NC7317

                  CAN/Profinet-IO

                  需使用GSDML文件

                  HC-NC7318

                  CAN/Ethernet/IP



                  HC-NC7319

                  CAN/Modbus-TCP
